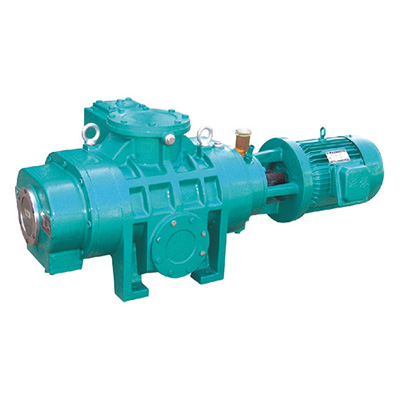

羅茨真空泵主要由一對同步高速旋轉的“8”字形轉子與兩個半圓形的泵腔組成。該泵不能單獨排氣，必須與前級泵（如滑閥泵、旋片泵、水環泵、油環泵等）串聯使用。在前級泵進氣口前面串聯上羅茨真空泵組成機組可提高前級泵的真空度，在有效范圍內可大大提高抽氣速率。羅茨真空泵的極限壓力由前級泵決定，表中數據為標準配置（配用雙級油封式機械真空泵）時的最低極限壓力。羅茨泵廣泛使用于真空澆鑄、真空熔煉、真空脫氣、真空鍍膜行業及化工醫藥行業的真空蒸餾、真空干燥等。泵對小量灰塵不敏感。

本公司羅茨真空泵經過10余年不斷改進，有以下優點：
● 因轉子采用高精度專用數控機床加工，并作精細平衡校驗，具備良好的幾何對稱性，轉子嚙合間隙均勻。泵體、側蓋采用專用機床加工，精度高。因此本公司羅茨真空泵運轉平穩、噪聲低、振小、極限真空度高。
● 因泵的傳動部件采用可靠的消隙結構，故泵可高壓差下長期工作。
● 起動快，能在短時間內達到極限真空。
● 因泵腔內無互相滑動的零件，無需用油潤滑，避免了油蒸汽對系統的污染。
● 安全可靠，ZJP系列本身配帶溢流閥起自動保護作用。
● 結構緊湊，占地面積小。左、右、下面三個排氣口可以任選一個，方便用戶安裝。

ZJ、ZJP型泵主要性能參數表

型號	極限壓力帕(Pa)		抽氣速率 升/秒(L/S)	最大允許壓差 （HPa）	進排氣口徑		配用功率 kw	零流量最大 壓縮比	重量 (Kg)
	配用雙級油封 機械真空泵	配用單級油封 機械真空泵			進氣	排氣
ZJP-70	≤2x10-2	≤1x10-1	70	100	80	50	1.5	≥35	100
ZJP-150			150	80	100	100	2.2/3	≥40	220
ZJP-300			300	80	150	150	4	≥40	300
ZJP-600			600	50	200	200	5.5/7.5	≥45	575
ZJP-1200			1200	50	250	200	11/15	≥50	860
ZJP-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-30			30	100	50	40	0.75	≥30	55
ZJ-70			70	100	80	50	1.5	≥35	90
ZJ-150			150	80	100	100	2.2/3	≥40	210
ZJ-300			300	80	150	150	4	≥40	285
ZJ-600			600	50	200	200	5.5/7.5	≥45	550
ZJ-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-5000			5000	30	400	320	37/45	≥55	3400

注：表中極限壓力是指用麥式真空計測得。
注：ZJP系列指帶溢流閥結構。


性能曲線圖：

外形安裝圖：

Model	A	A1	A2	A3	A4	B	B1	B2	B3	H	H1	H2	H3	D	D1	D2	d	d1	d2	d3	d4	d5	m	n	p	e	f	g	k
ZJ70	330	120	370	584	829	219	247		324	226	122	18		90	125	145	50	90	110				4	4		8	8		18
ZJ150B	115	57.5	154	675	950	320	360	380	448	345	205	35	95	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ150BJ	440	118	480	675	950	320	370	380	448	380	240	70	130	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ300B	225	112.5	314	775	1125	320	360	370	452	345	205	35	120	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ300BJ	600	197	640	775	1125	320	360	370	452	380	240	70	155	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ600B	170	85	250	896	1270	500	550	570	610	530	320	40	170	200	250	285	160	200	225	160	200	225	8	8	8	10	10	10	18
ZJ5000	655	327.5	880	1915	2720	1020	1120	1150	1200	1050	600	40	250	400	480	510	320	395	425	320	395	425	16	12	12	12	12	12	32
