因雙級水環泵極限真空度只能達到25Torr，此時抽氣速率為0。為了提高水環泵真空度及1333～4000Pa(10～30Torr) 區間的抽氣量，可在雙級水環泵前串聯一大氣噴射泵（一般為一級），除具有水環泵的性能優點外，極限真空度可提高至5Torr,在10～30Torr區間的抽氣量能達到水環泵名義抽氣量的50%以上，這樣大大拓展了水環泵的使用范圍。

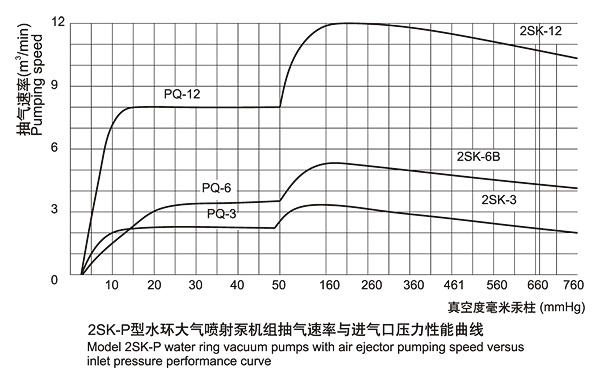

2SK-P型水環大氣噴射泵機組性能參數表

型號	吸入壓力為40HPa時抽速	極限真空		進排氣口徑	功率	轉速	重量
	m3/min	Hpa	Torr	mm	kw	r/min	kg
2SK-3P	2.2	6.7	5	50	7.5	1450	250
2YK-6P	4	6.7	5	50	11	1450	405
2SK-12P	8.5	6.7	5	100	22	970	895

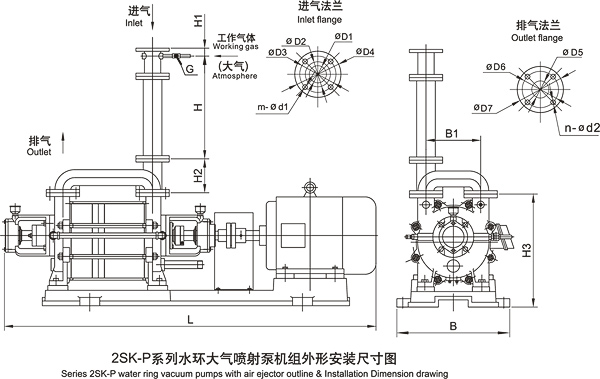

2SK-P系列水環大氣噴射泵機組外形安裝尺寸圖

型號	D1	D2	D3	D4	D5	D6	D7	m	d1	d2	L	B	B1	H	H1	H2	H3	G
2SK-3P	50	104	125	165	50	110	140	4	18	14	1458	455	220	540	55	155	538	G1
2YK-6P	50	104	125	165	50	110	140	4	18	14	1565	475	230	654	55	155	475	G1
2SK-12P	80	110	125	145	80	150	180	8	10	18	2070	550	285	922	62	250	628	G1.5

注：安裝尺寸僅供參考，其余外形尺寸詳見水環泵說明書。
